Описание

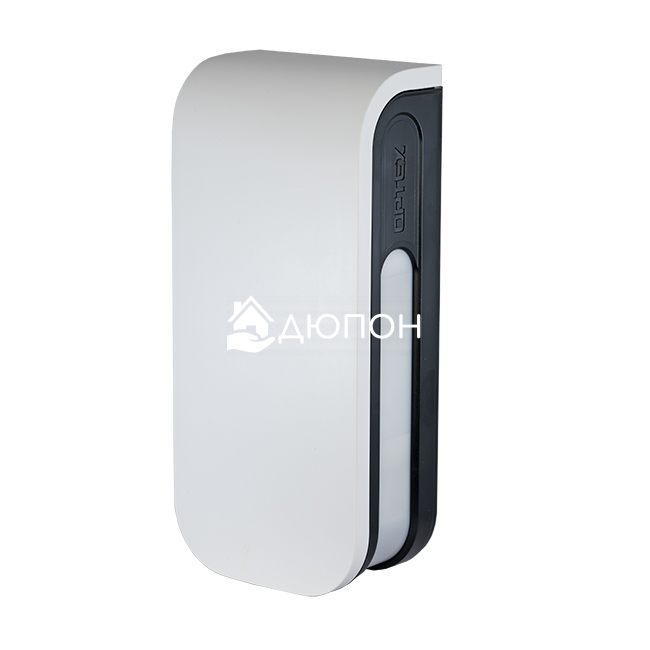

Извещатель охранный оптико-электронный линейный; уличной установки с функцией антимаскирования; две регулируемых по дальности зоны обнаружения до 12 м (2,5/3,5/6/8/12 м) шириной 3° расположенных под углом 180°; два PIR элемента на каждую зону; иммунитет к животным; независимые тревожные выходы для каждой зоны; тип контактов реле «сухой контакт», Н.З./Н.Р., U-коммут.28 В, I-коммут.100 мА; тампер; U-пит.9.5…18 В; I-потр.34 мА; IP55; t-раб.-30…+60°С. Цвет корпуса черно-белый.
Надежность, удобство использования и великолепный дизайн
BX Shield – это линейка из четырех моделей пассивных инфракрасных сенсоров в нескольких вариантах расцветки корпуса с рабочей зоной по 12 м в правую и левую сторону. Извещатели построены на базе четырех пироэлементов, по две с каждой стороны, а диапазон обнаружения и чувствительность могут настраиваться независимо для каждой стороны датчика (от 2.5 до 12 м на сторону).
Серия включает в себя четыре модели:
две проводных — стандартную (BXS-ST) и с анти-маскированием (BXS-AM),
а также модели для беспроводных систем — стандартная (BXS-R) и с антимаскированием (BXS-RAM) .
Все модели оснащены цифровой системой распознавания сигналов SMDA (Super Multimimensional Analysis). Анализируя шаблоны обнаружения и информацию об окружающей среде, система улучшает иммунитет от изменений температуры или перемещения листвы деревьев и растительности и может различать причину ложных тревожных сигналов и подлинных вторжений.
Современный дизайн и большой выбор цветовых решений
| Модель | BXS-ST | BXS-AM | BXS-R | BXS-RAM |
| Метод обнаружения | ПИК | ПИК | ||
| Дальность обнаружения | 24 м — 180°(4 зоны) (по 12 м, по 2 зоны в каждую сторону) |
24 м — 180°(4 зоны) (по 12 м, по 2 зоны в каждую сторону) |
||
| Ограничение дальности | 2,5 / 3,5 / 6,0 / 8,5 / 12 м | от 2,5 до 12 м (5 позиций) | ||
| Угол от стены | к стене: 0°; от стены: 3° | к стене: 0°; от стены: 3° | ||
| Скорость перемещения объекта | от 0,3 до 2,0 м/с | от 0,3 до 2,0 м/с | ||
| Чувствительность | стандартная – 2,0 °C при 0,6 м/с экстремальная – 1,0 °C при 0,6 м/с | стандартная – 2,0 °C при 0,6 м/с экстремальная – 1,0 °C при 0,6 м/с | ||
| Питание | от 9,5 до 18 В пост. тока | от 3 до 9 В пост. тока (литиевые или щелочные батареи) | ||
| Потребление | 31 мА (макс.) | 34 мА (макс.) | 15 мкА в режиме ожидания / 8 мА (макс.) | 16 мкА в режиме ожидания / 8 мА (макс.) |
| Длительность тревоги | 2 с | 2 с | ||
| Время прогрева | 60 секунд | 60 секунд | ||
| Тревожный выход (для правой зоны) | Н.З. / Н.О., 28 В пост. тока, 0,1 А (макс.) | Н.З. / Н.О., 10 В пост. тока, 0,01 А (макс.) | ||
| Тревожный выход (для левой зоны) | Н.З. / Н.О., 28 В пост. тока, 0,1 А (макс.) | Н.З. / Н.О., 10 В пост. тока, 0,01 А (макс.) | ||
| Выход неисправности | — | Н.З. / Н.О., 28 В пост. тока, 0,1 А (макс.) | Н.З. / Н.О., 10 В пост. тока, 0,01 А (макс.) | |
| Выход тампера | Н.З., 28 В пост. тока, 0,1 А (макс.), размыкается при удалении крышки, снятии основного блока или монтажной коробки | |||
| Светодиодные индикаторы | Красный: прогрев, тревога |
Красный: прогрев, тревога, маскирование | Красный: прогрев, тревога |
Красный: прогрев, тревога, маскирование |
| DIP-переключатель включен или в режиме проверки | DIP-переключатель включен или в режиме проверки | |||
| Температура эксплуатации | от -30 до +60 °C | от -30 до +60 °C | ||
| Относительная влажность | не более 95 % | |||
| Степень защиты | IP55 | |||
| Способ установки | на стену или столб | |||
| Высота установки | от 0,8 до 1,2 м | |||
| Масса | 430 г | 430 г | 550 г | 550 г |
